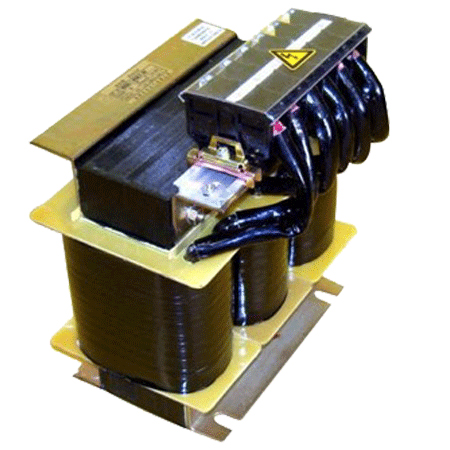

LR-ZKSG系列三相電抗器
一、用途
該系列干式鐵芯串聯電抗器用于低壓無功補償柜中，與電容器相串聯，當低壓電網中有大量整流、變流裝置等諧波源時，其產生的高次諧波會嚴重危害主變及其它電器設備的安全運行。電抗器與電容器相串聯后，能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電容器。
二、結構特點
二、結構特點
1. 該電抗器分為三相和單相兩種，均為鐵心干式。
2. 鐵芯采用優質低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環 氧層壓玻璃布板作間隔，以保證電抗氣隙在運行過程中不發生變化。
3. 線圈采用H級或C級漆(qi)包扁銅線繞(rao)制，排列緊密且(qie)均勻，外(wai)表不(bu)包絕緣層(ceng)，具有(you)極佳的美感且(qie)有(you)較(jiao)好(hao)的散熱性(xing)能。
4. 電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用H級浸漬漆，使(shi)電(dian)抗(kang)器的(de)線圈和鐵芯牢固(gu)地(di)結合在一起(qi)，不(bu)但大大減小了運行時的(de)噪音，而(er)且具有極高(gao)的(de)耐熱等級，可確(que)保電(dian)抗(kang)器在高(gao)溫下亦能安全地(di)無噪音地(di)運行。
5. 電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。
6. 外露部件均采取了防腐蝕處理，引出端子采用鍍錫銅管端子。
7. 該電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點，可與國外知名品牌相媲美。
三、使用環境條件
1. 海拔高度不超過2000米；
2. 行環境溫度-25℃～+45℃，相對(dui)濕度(du)不超過90%；
3. 周圍無有害氣體，無易燃易爆物品；
4. 周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。
四、性能參數
四、性能參數
1. 可用于400V、230V系(xi)統；
2. 電抗率的種類：4.5%、6%、7%、12%、13%；
3. 額定絕緣水平3KV/min。；
4. 電抗器各部位的溫升限值：鐵芯不超過85K，電圈溫升(sheng)不超(chao)過(guo)95K；
5. 電抗器噪聲不大于45dB；
6. 電抗器能在工頻加諧波電流不大于1.35倍額定電(dian)流下長期運行；
7. 電抗值線性度：在1.8倍額定電流下的電抗(kang)值(zhi)與額定電流下的電抗(kang)值(zhi)之比不低于0.95；
8. 三相電抗器的任意兩相電抗值之差不大于±3%；
9. 耐溫等級B 級（130℃）或(huo)H級（180℃）以(yi)上。
|
LR-ZKSG系列三相電抗器
|
IEC289:1987電抗器
GB10229-88電抗器 (eqv IEC289:1987)
JB9644-1999半導體電氣傳動用電抗器 |
七、常用LR-ZKSG型三相串聯電抗器設計選型及外形安裝尺寸
9.1 LR-CKSG型，400V系統(tong)，三(san)相， 匹配電容器電壓450V電抗器
9.1.1 XL/XC=6%，匹配電容器電壓450V電抗器 （適用于有5次、7次諧波(bo)的場合）
|
電抗器型號
|
圖號
|
匹配
電容器
容量
|
電抗器
容量
|
電感量(mH)
|
外形尺寸
Bmax×Dmax×Emax
(mm)
|
安裝尺寸
A×C
(mm)
|
安裝孔
K×L
(mm)
|
端子
F
(A)
|
|
LR-0.3/CKSG-0.45-6%
|
圖1
|
5 kvar
|
0.3 kvar
|
3×7.734
|
180×120×200
|
100×70
|
7×20
|
32A
|
|
LR-0.6/CKSG-0.45-6%
|
10 kvar
|
0.6 kvar
|
3×3.867
|
230×145×250
|
150×85
|
10×30
|
63A
|
|
|
LR-0.9/CKSG-0.45-6%
|
15 kvar
|
0.9 kvar
|
3×2.578
|
230×160×250
|
150×95
|
10×30
|
63A
|
|
|
LR-1.2/CKSG-0.45-6%
|
20 kvar
|
1.2 kvar
|
3×1.934
|
230×165×250
|
150×100
|
10×30
|
63A
|
|
|
LR-1.5/CKSG-0.45-6%
|
25 kvar
|
1.5 kvar
|
3×1.547
|
230×170×250
|
150×110
|
10×30
|
63A
|
|
|
LR-1.8/CKSG-0.45-6%
|
30 kvar
|
1.8 kvar
|
3×1.289
|
230×175×250
|
150×115
|
10×30
|
63A
|
9.1.2 XL/XC=7%，匹配電容器電壓450V電抗器 （適用于(yu)有5次(ci)、7次(ci)諧波的場(chang)合）
|
電抗器型號
|
圖號
|
匹配
電容器
容量
|
電抗器
容量
|
電感量(mH)
|
外形尺寸
Bmax×Dmax×Emax
(mm)
|
安裝尺寸
A×C
(mm)
|
安裝孔
K×L
(mm)
|
端子
F
A或mm
|
|
LR-0.35/CKSG-0.45-7%
|
圖1
|
5 kvar
|
0.35 kvar
|
3×9.024
|
180×120×200
|
100×70
|
7×20
|
32A
|
|
LR-0.7/CKSG-0.45-7%
|
10 kvar
|
0.7 kvar
|
3×4.512
|
230×145×250
|
150×85
|
10×30
|
63A
|
|
|
LR-1.08/CKSG-0.45-7%
|
15 kvar
|
1.08 kvar
|
3×3.008
|
230×160×250
|
150×95
|
10×30
|
63A
|
|
|
LR-1.4/CKSG-0.45-7%
|
20 kvar
|
1.4 kvar
|
3×2.256
|
230×165×250
|
150×100
|
10×30
|
63A
|
|
|
LR-1.75/CKSG-0.45-7%
|
25 kvar
|
1.75 kvar
|
3×1.805
|
230×170×250
|
150×110
|
10×30
|
63A
|
|
|
LR-2.1/CKSG-0.45-7%
|
30 kvar
|
2.1 kvar
|
3×1.504
|
230×175×250
|
150×115
|
10×30
|
63A
|
9.1.3 XL/XC=12%，匹配電容器電壓450V電(dian)抗(kang)器 （適用于有3次(ci)諧波的(de)場合）
|
電抗器型號
|
圖號
|
匹配
電容器
容量
|
電抗器
容量
|
電感量(mH)
|
外形尺寸
Bmax×Dmax×Emax
(mm)
|
安裝尺寸
A×C
(mm)
|
安裝孔
K×L
(mm)
|
端子
F
A或mm
|
|
LR-1.2/CKSG-0.45-12%
|
圖1
|
10 kvar
|
1.2 kvar
|
3×7.735
|
230×165×250
|
150×100
|
10×30
|
32A
|
|
LR-1.8/CKSG-0.45-12%
|
15 kvar
|
1.8 kvar
|
3×5.157
|
230×175×250
|
150×115
|
10×30
|
63A
|
|
|
LR-2.4/CKSG-0.45-12%
|
20 kvar
|
2.4 kvar
|
3×3.867
|
265×180×280
|
150×115
|
10×30
|
63A
|
|
|
LR-3.0/CKSG-0.45-12%
|
25 kvar
|
3.0 kvar
|
3×3.094
|
265×190×280
|
150×125
|
10×30
|
63A
|
|
|
LR-3.6/CKSG-0.45-12%
|
30 kvar
|
3.6 kvar
|
3×2.578
|
300×200×310
|
150×120
|
10×30
|
63A
|
9.1.4 XL/XC=13%，匹配電容器電壓450V電抗器 （適用于(yu)有3次諧波的場合）
|
電抗器型號
|
圖號
|
匹配
電容器
容量
|
電抗器
容量
|
電感量(mH)
|
外形尺寸
Bmax×Dmax×Emax
(mm)
|
安裝尺寸
A×C
(mm)
|
安裝孔
K×L
(mm)
|
端子
F
A或mm
|
|
LR-1.3/CKSG-0.45-13%
|
圖1
|
10 kvar
|
1.3 kvar
|
3×8.38
|
230×165×250
|
150×100
|
10×30
|
32A
|
|
LR-1.95/CKSG-0.45-13%
|
15 kvar
|
1.95 kvar
|
3×5.586
|
230×175×250
|
150×115
|
10×30
|
63A
|
|
|
LR-2.6/CKSG-0.45-13%
|
20 kvar
|
2.6 kvar
|
3×4.19
|
265×180×280
|
150×115
|
10×30
|
63A
|
|
|
LR-3.25/CKSG-0.45-13%
|
25 kvar
|
3.25 kvar
|
3×3.352
|
265×190×280
|
150×125
|
10×30
|
63A
|
|
|
LR-3.9/CKSG-0.45-13%
|
30 kvar
|
3.9 kvar
|
3×2.793
|
300×200×310
|
150×120
|
10×30
|
63A
|
說明：其它電壓等級、不同容量、不同電抗率的電抗器可根據用戶要求制造。
9.2 LR-CKSG型，400V系(xi)統(tong)，三(san)相，匹配電容器(qi)電壓525V電抗器(qi)
9.2.1 XL/XC=6%B，匹配電容器電壓525V電抗器（5、7次諧(xie)波較大的(de)場合）
|
電抗器型號
|
圖
號
|
匹配
電容器
容量
|
電抗器
容量
|
電感量
(mH)
|
外形尺寸
Bmax×Dmax×Emax
(mm)
|
安裝尺寸
A×C
(mm)
|
安裝孔
K×L
(mm)
|
端子
F
A或mm
|
|
LR-CKSG-0.3/0.525-6%B
|
圖
1
|
5 kvar
|
0.3 kvar
|
3×10.528
|
180×120×200
|
100×70
|
7×20
|
32A
|
|
LR-CKSG-0.6/0.525-6%B
|
10 kvar
|
0.6 kvar
|
3×5.264
|
230×145×250
|
150×85
|
10×30
|
63A
|
|
|
LR-CKSG-0.9/0.525-6%B
|
15 kvar
|
0.9 kvar
|
3×3.509
|
230×160×250
|
150×95
|
10×30
|
63A
|
|
|
LR-CKSG-1.2/0.525-6%B
|
20 kvar
|
1.2 kvar
|
3×2.632
|
230×165×250
|
150×100
|
10×30
|
63A
|
|
|
LR-CKSG-1.5/0.525-6%B
|
25 kvar
|
1.5 kvar
|
3×2.106
|
230×170×250
|
150×110
|
10×30
|
63A
|
|
|
LR-CKSG-1.8/0.525-6%B
|
30 kvar
|
1.8 kvar
|
3×1.755
|
230×175×250
|
150×115
|
10×30
|
63A
|
9.2.2 XL/XC=7%B，匹配電容器電壓525V電(dian)抗器（5、7次(ci)諧波較大的場合）
|
電抗器型號
|
圖
號
|
匹配
電容器
容量
|
電抗器
容量
|
電感量
(mH)
|
外形尺寸
Bmax×Dmax×Emax
(mm)
|
安裝尺寸
A×C
(mm)
|
安裝孔
K×L
(mm)
|
端子
F
A或mm
|
|
LR-CKSG-0.35/0.525-7%B
|
圖
1
|
5 kvar
|
0.35 kvar
|
3×12.283
|
180×120×200
|
100×70
|
7×20
|
32A
|
|
LR-CKSG-0.7/0.525-7%B
|
10 kvar
|
0.7 kvar
|
3×6.141
|
230×145×250
|
150×85
|
10×30
|
63A
|
|
|
LR-CKSG-1.08/0.525-7%B
|
15 kvar
|
1.08 kvar
|
3×4.094
|
230×160×250
|
150×95
|
10×30
|
63A
|
|
|
LR-CKSG-1.4/0.525-7%B
|
20 kvar
|
1.4 kvar
|
3×3.071
|
230×165×250
|
150×100
|
10×30
|
63A
|
|
|
LR-CKSG-1.75/0.525-7%B
|
25 kvar
|
1.75 kvar
|
3×2.457
|
230×170×250
|
150×110
|
10×30
|
63A
|
|
|
LR-CKSG-2.1/0.525-7%B
|
30 kvar
|
2.1 kvar
|
3×2.047
|
230×175×250
|
150×115
|
10×30
|
63A
|
9.2.3 XL/XC=12%B，匹配電容器電壓525V電抗器（適用(yong)于有3次諧(xie)波的場(chang)合(he)）
|
電抗器型號
|
圖
號
|
匹配
電容器
容量
|
電抗器
容量
|
電感量
(mH)
|
外形尺寸
Bmax×Dmax×Emax
(mm)
|
安裝尺寸
A×C
(mm)
|
安裝孔
K×L
(mm)
|
端子
F
A或mm
|
|
LR-CKSG-1.2/0.525-12%B
|
圖1
|
10 kvar
|
1.20 kvar
|
3×10.528
|
230×165×250
|
150×100
|
10×30
|
32A
|
|
LR-CKSG-1.8/0.525-12%B
|
15 kvar
|
1.80 kvar
|
3×7.019
|
230×175×250
|
150×115
|
10×30
|
63A
|
|
|
LR-CKSG-2.4/0.525-12%B
|
20 kvar
|
2.40 kvar
|
3×5.264
|
265×180×280
|
150×115
|
10×30
|
63A
|
|
|
LR-CKSG-3.0/0.525-12%B
|
25 kvar
|
3.0 kvar
|
3×4.211
|
265×190×280
|
150×125
|
10×30
|
63A
|
|
|
LR-CKSG-3.6/0.525-12%B
|
30 kvar
|
3.6 kvar
|
3×3.509
|
300×200×310
|
150×120
|
10×30
|
63A
|
9.2.4 XL/XC=13%B，匹配電容器電壓525V電抗器 （適用于有3次諧波(bo)的(de)場合）
|
電抗器型號
|
圖號
|
匹配
電容器
容量
|
電抗器
容量
|
電感量
(mH)
|
外形尺寸
Bmax×Dmax×Emax
(mm)
|
安裝尺寸
A×C
(mm)
|
安裝孔
K×L
(mm)
|
端子
F
A或mm
|
|
LR-1.3/CKSG-0.45-13%B
|
圖1
|
10 kvar
|
1.3 kvar
|
3×11.405
|
230×165×250
|
150×100
|
10×30
|
32A
|
|
LR-1.95/CKSG-0.45-13%B
|
15 kvar
|
1.95 kvar
|
3×7.603
|
230×175×250
|
150×115
|
10×30
|
63A
|
|
|
LR-2.6/CKSG-0.45-13%B
|
20 kvar
|
2.6 kvar
|
3×5.703
|
265×180×280
|
150×115
|
10×30
|
63A
|
|
|
LR-3.25/CKSG-0.45-13%B
|
25 kvar
|
3.25 kvar
|
3×4.562
|
265×190×280
|
150×125
|
10×30
|
63A
|
|
|
LR-3.9/CKSG-0.45-13%B
|
30 kvar
|
3.9 kvar
|
3×3.802
|
300×200×310
|
150×120
|
10×30
|
63A
|
說明：其它電壓等級、不同容量、不同電抗率的電抗器可根據用戶要求制造。
