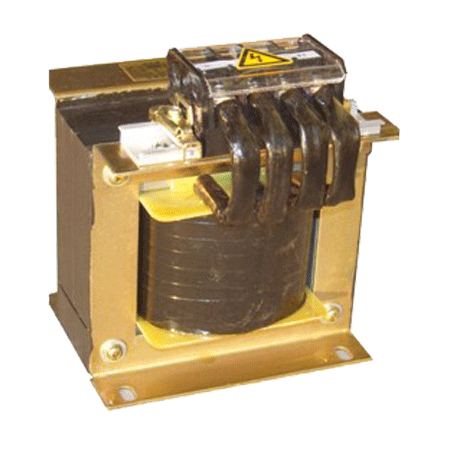

LR-ZKDG系列單相電抗器

2011-07-29 20:45:53　來源: 蘭瑞電氣　有人查看




LR-ZKDG系列單相電抗器
一、單相串聯電抗器接線方式

二、型號說明
三、產品執行標準
LR-ZKDG
IEC289:1987電抗器
GB10229-88電抗器
(eqv IEC289:1987)
JB9644-1999半導體電氣傳動用電抗器
四、常用LR-ZKDG型單相串聯電抗器設計選型及外形安裝尺寸
5.1 LR-ZKDG型，230V系統，單相，XL/XC=6%，匹配電容器電壓250V（適用于5次、7次諧波較大的場合）
電抗器型號
圖
號
匹配
電容器
容量
電抗器
容量
電感量
(mH)
外形尺寸
Bmax×Dmax×Emax
(mm)
安裝尺寸
A×C
(mm)
安裝孔
K×L
(mm)
端子
F
A或mm
LR-CKDG-0.12/0.25-7%
圖2
5 kvar
0.12 kvar
2.785
96×115×135
84×70
7×12
63A
LR-CKDG-0.23/0.25-7%
10 kvar
0.23 kvar
1.393
120×135×155
90×85
7×12
63A
LR-CKDG-0.35/0.25-7%
15 kvar
0.35 kvar
0.928
150×140×180
122×90
7×12
63A
LR-CKDG-0.46/0.25-7%
20 kvar
0.46 kvar
0.696
150×140×180
122×90
7×12
63A
LR-CKDG-0.58/0.25-7%
25 kvar
0.58 kvar
0.557
150×145×180
122×95
7×12
63A
30 kvar
0.7 kvar
0.464
150×150×185
122×100
7×12
63A
5.2 LR-ZKDG型，230V系統，單相，XL/XC=7%，匹配電容器電壓250V（適用于5次、7次諧波較大的場合）
電抗器型號
圖
號
匹配
電容器
容量
電抗器
容量
電感量
(mH)
外形尺寸
Bmax×Dmax×Emax
(mm)
安裝尺寸
A×C
(mm)
安裝孔
K×L
(mm)
端子
F
A或mm
LR-CKDG-0.12/0.25-7%
圖2
5 kvar
0.12 kvar
2.785
96×115×135
84×70
7×12
63A
LR-CKDG-0.23/0.25-7%
10 kvar
0.23 kvar
1.393
120×135×155
90×85
7×12
63A
LR-CKDG-0.35/0.25-7%
15 kvar
0.35 kvar
0.928
150×140×180
122×90
7×12
63A
LR-CKDG-0.46/0.25-7%
20 kvar
0.46 kvar
0.696
150×140×180
122×90
7×12
63A
LR-CKDG-0.58/0.25-7%
25 kvar
0.58 kvar
0.557
150×145×180
122×95
7×12
63A
LR-CKDG-0.7/0.25-7%
30 kvar
0.7 kvar
0.464
150×150×185
122×100
7×12
63A
4.3 LR-ZKDG型，230V系統，單相，XL/XC=12%，匹配電容器電壓250V（適用于有3次諧波的場合）
電抗器型號
圖
號
匹配
電容器
容量
電抗器
容量
電感量(mH)
外形尺寸
Bmax×Dmax×Emax
(mm)
安裝尺寸
A×C
(mm)
安裝孔
K×L
(mm)
端子
F
A或mm
LR-CKDG-0.2/0.25-12%
圖2
5 kvar
0.2 kvar
4.775
96×130×135
84×85
7×12
63A
LR-CKDG-0.4/0.25-12%
10 kvar
0.4 kvar
2.387
 150×140×180
122×90
7, ×12
63A
LR-CKDG-0.6/0.25-12%
15 kvar
0.6 kvar
1.592
150×145×180
122×95
7×12
63A
LR-CKDG-0.48/0.25-12%
20 kvar
0.8 kvar
1.194
150×165×185
122×115
7×12
63A
LR-CKDG-1.0/0.25-12%
25 kvar
1.0 kvar
0.955
168×165×200
138×115
7×12
63A
30 kvar
1.2 kvar
0.796
180×190×215
150×125
7×12
63A
4.4 LR-ZKDG型，230V系統，單相，XL/XC=13%，匹配電容器電壓250V（適用于有3次諧波的場合）
電抗器型號
圖
號
匹配
電容器
容量
電抗器
容量
電感量(mH)
外形尺寸
Bmax×Dmax×Emax
(mm)
安裝尺寸
A×C
(mm)
安裝孔
K×L
(mm)
端子
F
A或mm
LR-CKDG-0.22/0.25-13%
圖2
5 kvar
0.22 kvar
5.173
120×135×155
90×85
7×12
63A
LR-CKDG-0.43/0.25-13%
10 kvar
0.43 kvar
2.588
150×140×180
122×90
7×12
63A
LR-CKDG-0.65/0.25-13%
15 kvar
0.65 kvar
1.724
150×150×185
122×100
7×12
63A
LR-CKDG-0.87/0.25-13%
20 kvar
0.87 kvar
1.293
168×165×200
138×115
7×12
63A
LR-CKDG-1.08/0.25-13%
25 kvar
1.08 kvar
1.035
180×190×215
150×125
7×12
63A
LR-CKDG-1.3/0.25-13%
30 kvar
1.3 kvar
0.862
180×190×215
150×130
7×12
63A

說明：其它電壓等級、不同容量、不同電抗率的電抗器可根據用戶要求制造。
